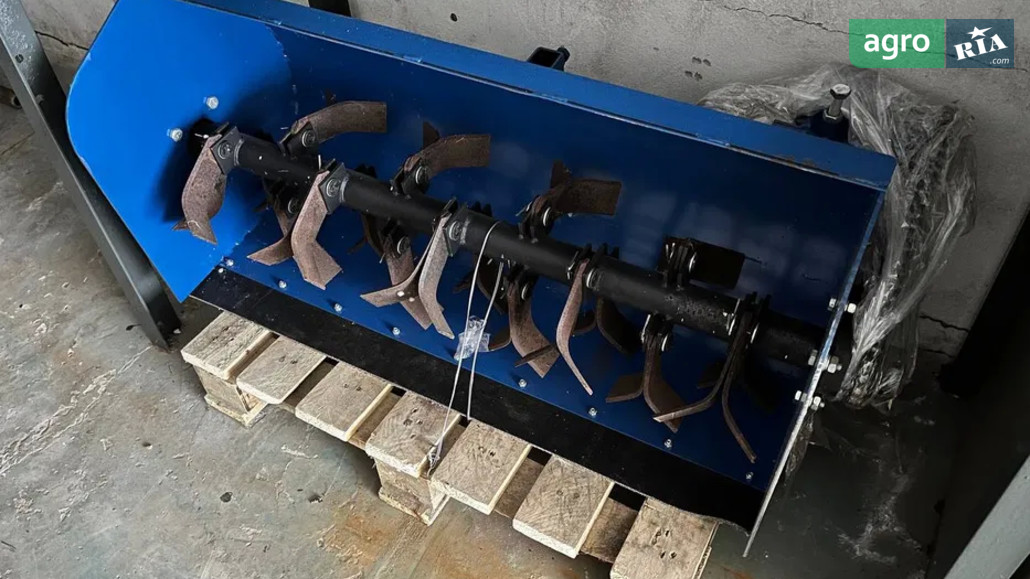

Мульчувач ЧП Крючков КУ-13 2009

Дніпро, Дніпропетровська обл.

Майже ідеальний стан.
Мульчер використовують для подрібнення рослин, кущів, залишків урожаю і тому подібне. Пристрій може агрегатуватися з мотоблоками водяного охолодження від 10 к.с., а також з мототракторами (ті, що на базі водяного мотоблока з використанням комплекту переобладнання – КІТ-набору).
Пристрій приводиться в рух за допомогою ремінної передачі. Існує дві модифікації: з переднім і заднім підключенням.
Конструкція
Основні елементи мульчера:
Корпус з причіпним пристроєм та захисним кожухом.
Фаркоп.
Вал з ножами.
Редуктор.
Система натягувачів ланцюгової передачі обертання.
Опорне колесо.
Корпус виготовлений з профільної труби, переріз – 40х20х2 мм, двох кутників – 32х32х3 мм, а також кожуха та бокових стінок з листової сталі, товщиною два мм і чотири мм відповідно.
Причіпний пристрій універсальний, підходить для мотоблоків з двигуном водяного охолодження та мототракторів на базі КІТ-набору. Приєднується в робочому положенні до передньої балки.
Щоб передати обертання від шківа на вал, розроблено спеціальний редуктор з встановленими шестернями оригінальної розробки. Передача крутного моменту здійснюється за допомогою ланцюгової передачі та системи зірочок. Існує натягувач ланцюга.
Натяг ременя регулюється зміщенням редуктора (у кріпленні для встановлення редуктора є спеціальні пази).
Вал виготовлений зі сталевої труби діаметром 50 мм, довжиною – 880 мм. До валу, зі зміщенням, приварені кріплення для встановлення ножів. Вони парно встановлюються у відповідні кріплення.
Всього на валу мульчера встановлено 36 ножів. Вони виготовлені з конструкційної сталі марки 45 і мають загострене ребро. Товщина ножа становить чотири мм. Також деталі проходять додаткову термічну обробку. Плавну роботу всіх валів забезпечують встановлені підшипники.
У агрегату є спеціальне опорне колесо з можливістю регулювання положення та висоти.
Принцип роботи
Крутний момент від маховика двигуна мотоблока або мототрактора за допомогою ремінної передачі передається на шків редуктора, який приводить в дію вал. На іншому кінці вала редуктора встановлена зірочка. Обертання передається на вал через ланцюгову передачу.
Стандартна комплектація:
Мульчер у зборі з транспортувальним колесом. Ремінь у комплектацію не входить.
Габаритні розміри:
Висота – 544 мм.
Ширина – 1070 мм.
Довжина – 450 мм (без причіпного та опорного колеса).
Вага – 73,2 кг
Корпус виготовлений з профільної труби, переріз – 40х20х2 мм, двох кутників – 32х32х3 мм, а також кожуха та бокових стінок з листової сталі, товщиною два мм і чотири мм відповідно.
Причіпний пристрій універсальний, підходить для мотоблоків з двигуном водяного охолодження та мототракторів на базі КІТ-набору. Приєднується в робочому положенні до передньої балки.
Щоб передати обертання від шківа на вал, розроблено спеціальний редуктор з встановленими шестернями оригінальної розробки. Передача крутного моменту здійснюється за допомогою ланцюгової передачі та системи зірочок. Існує натягувач ланцюга.
Натяг ременя регулюється зміщенням редуктора (у кріпленні для встановлення редуктора є спеціальні пази).
Вал виготовлений зі сталевої труби діаметром 50 мм, довжиною – 880 мм. До валу, зі зміщенням, приварені кріплення для встановлення ножів. Вони парно встановлюються у відповідні кріплення.
Всього на валу мульчера встановлено 36 ножів. Вони виготовлені з конструкційної сталі марки 45 і мають загострене ребро. Товщина ножа становить чотири мм. Також деталі проходять додаткову термічну обробку. Плавну роботу всіх валів забезпечують встановлені підшипники.
У агрегату є спеціальне опорне колесо з можливістю регулювання положення та висоти.
